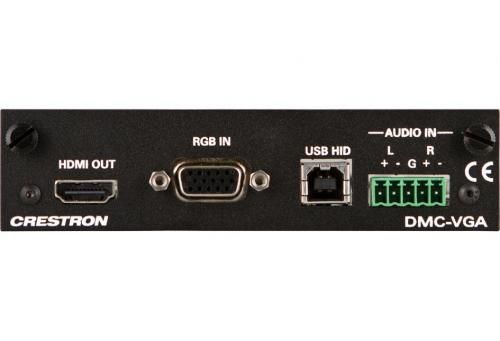

Crestron DMC-VGA Плата VGA / видеовхода для коммутаторов DM®

DMC-VGA - это плата ввода, предназначенная для использования с любым коммутатором Crestron® DigitalMedia ™ на базе платы . Он имеет один вход типа VGA, дополнительный стереофонический аудиовход и сквозной выход HDMI®. Также имеется порт USB HID. Вход VGA позволяет подключать аналоговый источник видеосигнала VGA, RGB, компонентный, S-Video или композитный видеосигнал. [1] Он поддерживает компьютерные разрешения до WUXGA 1920x1200, а также HD-видео до 1080p60. Стереозвук поддерживается через сбалансированный линейный вход.

Цифровой AV-преобразователь

Используя высококачественную 36-битную дискретизацию, DMC-VGA преобразует аналоговые компьютерные и видеосигналы в цифровые для распространения по сети DigitalMedia. Аналоговые аудиосигналы преобразуются в 24-битные цифровые.

Расширенная обработка видео

Благодаря усовершенствованной обработке сигналов с антиалиасной фильтрацией и трехмерной гребенчатой ​​фильтрацией, DMC-VGA обеспечивает оптимальное качество изображения с любого аналогового компьютера, источника видео SD или HD и является предпочтительной входной платой для использования со всеми типами аналоговых сигналов. Благодаря встроенной коррекции временной развертки, даже с видеомагнитофонами и другими видеомагнитофонами можно надежно обращаться.

HDMI® сквозной

Каждая входная плата коммутатора DM® включает в себя выходной порт HDMI, который можно использовать для передачи входных аудио- и видеосигналов на локальный аудиопроцессор или видеомонитор или для подачи питания на второй коммутатор DM для целей расширения вывода.

Расширение сигнала USB

Встроенная маршрутизация сигналов USB HID позволяет управлять подключенным компьютером (или другим USB HID-совместимым хостом) с помощью мыши и / или клавиатуры, расположенных на кафедре для презентаций, за столом для конференций или в другом удаленном месте. Дополнительные USB-устройства практически любого типа могут поддерживаться с помощью Crestron USB over Ethernet Extenders ( USB-EXT-DM ).

Многоформатный аналоговый преобразователь AV в HDMI

Помимо использования в качестве платы ввода для коммутаторов DM, DMC-VGA также может использоваться с интерфейсом платы DMCI DigitalMedia, чтобы обеспечить удобный инструмент для решения проблем с множеством полезных функций. Его можно использовать для преобразования практически любого аналогового компьютерного или AV-сигнала в HDMI. Его также можно использовать для обнаружения информации о формате источника входного сигнала, управления EDID и передачи сигнала USB HID мыши / клавиатуры через Ethernet.

Цифровое обновление для устаревших систем

Независимо от того, установлена ​​ли она в коммутаторе DM или DMCI, карта DMC-VGA обеспечивает цифровую модернизацию аналоговых систем, таких как Crestron MPS и QuickMedia®. Простой кабель HD15 VGA и сбалансированный стереофонический аудиокабель, подключенные между выходом системы MPS и входом DMC-VGA, позволяют преобразовать каждый вход RGB, компонентный, S-Video, композитный видео и аудио на MPS в HDMI. и DigitalMedia.

Чтобы настроить коммутатор DM в комплекте с платами ввода и вывода, кабелями и другими периферийными устройствами, используйте онлайн- инструмент настройки DigitalMedia Switcher Configuration Tool .

Дополнительные средства проектирования и справочные документы можно найти на веб- странице ресурсов DigitalMedia по адресу http://www.crestron.com/dmresources/ .

Ключевая особенность

• Модульная входная плата для коммутатора DM-MD8X8, DM-MD16X16 или DM-MD32X32
• Обеспечивает один вход VGA со сбалансированным стереофоническим аналоговым звуком
• Поддерживает источники видеосигнала VGA, RGB, компонентного, S-Video и композитного видеосигнала
• Поддерживает разрешение компьютера до WUXGA
• Поддерживает разрешение видео до Full HD 1080p
• Преобразует аналоговые компьютерные и AV-сигналы в цифровые
• Использует высококачественное 36-битное видео и 24-битное аудио.
• Особенности расширенной обработки видео с коррекцией временной развертки
• Включает выход HDMI® для прохода входного сигнала
• Включает расширение сигнала USB HID для локального компьютера
• Совместимость с удлинителями Crestron USB через Ethernet
• Занимает один слот для входной карты коммутатора DM®
• Обеспечивает аналоговый преобразователь AV в HDMI с использованием дополнительного интерфейса карты DMCI
