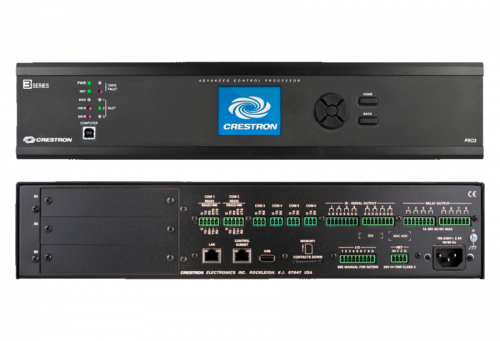

Crestron PRO3 Контроллер управления

Флагманская модель Crestron® PRO3 — это система управления корпоративного класса с усовершенствованным набором функций, включая переднюю панель с цветным ЖК-дисплеем, встроенные слоты расширения для управляющих плат и выделенный порт для управляющей подсети. Система PRO3 на основе модуля управления 3-Series® может использоваться в качестве базовой системы любого современного дома или коммерческого здания со средствами сете­вого управления, обеспечивая интеграцию различных технологий в рамках всего объекта и тем самым повышая комфорт, экологичность, продуктивность и удобство.

Системы управления 3-Series®

Техническое оснащение современных коммерческих зданий и заказных домов гораздо богаче, чем в прежние времена, и все эти системы тре­буют объединения в сеть и качественно нового подхода к управлению. Работающая на основе протокола IP платформа 3-Series изначально была задумана как сетевое серверное устройство, позволяющее полноценно управлять всем — от аудиовидеосистем для залов заседаний и домашних кинотеатров до полного управления зданием.

3-Series — это стабильная, динамичная и безопасная платформа, поднимающая надежность и производительность системы на новые уровни. По сравнению с другими системами управления Crestron 3-Series™ обеспечивает явный рост вычислительной мощности и производительности благодаря увеличению объема памяти, высоконадежной организации сети и IP-управления, а также уникальной модульной программной архитектуре.

Модульная программная архитектура

PRO3 обладает расширенными возможностями масштабирования и обеспечивает высокопроизводительную работу в многозадачном режиме в реальном времени, поддерживая одновременное выполнение нескольких приложений. Эта эксклюзивная модульная программная архитектура позволяет независимо разрабатывать и выполнять специфичные для конкретного устройства программы, обеспечивающие управление освещением, жалюзи, отоплением, вентиляцией, кондиционированием, безопасностью, аудио и видео и т. д., и дает возможность оптимизировать каждую программу и вносить изменения только в одну программу, не затрагивая систему в целом. Даже при расширении системы обрабатывающие ресурсы можно легко переключать между процессорами 3-Series без написания нового кода. Итоговым преимуществом является существенное упрощение модер­низации при минимальном времени простоя как при внедрении изменений на месте, так и удаленно через сеть.

Надежное IP-управление через Ethernet

Системы 3-Series основаны на IP-технологии, а потому их сетевые возможности являются непревзойденными. Подключение к сети по стандарту Gigabit Ethernet позволяет интегрировать в систему устройства с IP-управлением и использовать систему PRO3 в составе более крупной контролируемой сети управления. Независимо от того, работает ли система PRO3 в конфиденциальной корпоративной локальной сети, в домашней сети или подключена к Интернету через кабельный модем, она обеспечивает надежное защищенное взаимо­действие с поддерживающими IP сенсорными экранами, компьюте­рами, мобильными устройствами, видеодисплеями, медиасерверами, системами охраны, освещения, отопления, вентиляции и кондициони­рования, а также с другим оборудованием, которое может быть размещено как локально, так и в любой точке земного шара.

Выделенная управляющая подсеть

Управляющая подсеть Crestron — это сеть Gigabit Ethernet, выделенная для устройств Crestron. Порт управляющей подсети в системе PRO3 позволяет легко подключить как отдельный сенсорный экран, так и беспроводной шлюз или коммутатор PoE Crestron (CEN-SW-POE-5 или CEN-SWPOE-16)[1] для поддержки нескольких сенсор­ных экранов, шлюзов, аудио- и видеосистем и других устройств. Системой PRO3 выполняется автоматическая конфигурация всей подсети — с обнаружением всех устройств и назначением им IP-адресов без какого-либо вмешательства специалиста по установке.

Отдельный порт локальной сети на устройствах PRO3 предоставляет возможность однопортового подключения к основной локальной сети, при котором для всей системы управления требуется всего один IP-адрес. Порт локальной сети обеспечивает все функции взаимодействия между устройствами в локальной подсети и другими устройствами, системами и серверами, а также устройствами, подключенными к глобальной сети и Интернету за пределами локальной подсети. Для важных приложений, требующих абсолютной безопасности, с помощью режима изоляции можно полностью скрыть всю управляющую подсеть от основной локальной сети.

Управляющие приложения и XPanel

Много лет назад компания Crestron разработала первую в мире систему управления на основе IP-технологии, открывшую широчайшие возмож­ности для контроля и мониторинга интегрированных систем, а также для управления ими через локальную сеть, глобальную сеть или Интернет. В настоящее время решения Crestron обеспечивают еще больше способов управления окружающим миром. Они позволяют из любой точки мира управлять всеми системами в доме или офисе с помощью компьютера, смартфона или планшета.

Встроенная в каждую систему 3-Series Control System технология Crestron XPanel превращает любой ноутбук или настольный компьютер в виртуальный сенсорный экран Crestron. Управляющие приложения Crestron позволяют использовать функции сенсорного экрана Crestron на устройствах iPhone®, iPad® и Android™, обеспечивая защищенный мониторинг всех систем жилого или коммерческого здания и управление ими с одного устройства, которое всегда под рукой.

Корпоративное ПО для управления Crestron Fusion®

Crestron Fusion предоставляет интегрированную платформу для создания действительно умных зданий, экономящих энергию, повышающих производительность труда и продлевающих срок службы ценного оборудования. Являясь частью полной управляемой сети компании, колледжа, конференц-центра или любого другого здания, система PRO3 работает совместно с ПО удаленного управления акти­вами Fusion RV®, обеспечивая удаленное планирование, мониторинг и контроль помещений и технических средств из централизованной службы поддержки. ПО управления энергопотреблением Fusion EM® позволяет организациям снизить потребление энергии благодаря отслеживанию использования в режиме реального времени и автоматизации управления освещением, жалюзи, отоплением, вентиляцией и кондиционированием.

Поддержка SNMP

Встроенная поддержка SNMP обеспечивает интеграцию со сторонним ПО управления ИТ-системами, позволяя сетевым администраторам использовать привычный для них формат управления системами Crestron в сети.

Cresnet®

Cresnet — это надежное проводное сетевое решение для кнопочных панелей Crestron, элементов управления освещением, приводов жалюзи, термостатов, датчиков присутствия и других устройств, не нуждающихся в высокой скорости сети Ethernet. Шина Cresnet упрощает разводку и конфигурирование, обеспечивая двунаправленный обмен данными и 24-вольтовое питание постоянного тока для всех устройств через простой 4-жильный кабель. Для помощи в устранении неисправ­ностей в системе PRO3 предусмотрен патентуемый анализатор сети, который непрерывно контролирует целостность сети Cresnet на предмет обрыва проводов, падения производительности и других сбоев.

Встроенные порты управления

Помимо портов Ethernet устройства PRO3 оборудованы шестью двунаправленными COM-портами и восемью ИК-портами для прямого взаимодействия со всеми централизованными аудио- и видеоресур­сами, дисплеями и другими устройствами. Восемь программируемых релейных портов позволяют управлять проекционными экранами, подъемниками, регуляторами мощности и другим оборудованием с управлением замыканием контактов. Восемь портов ввода-вывода Versiport обеспечивают интеграцию с датчиками мощности, детекторами движения, дверными переключателями, сигнализаторами и другими устройствами, формирующими сигнал замыканием изолированного контакта, низковольтной логической схемой или напряжением 0–10 В постоянного тока.

Слоты расширения для управляющих плат

В систему PRO3 можно добавлять порты путем установки дополнительных управляющих плат 3-Series[1]. На задней панели системы PRO3 имеется три слота расширения для управляющих плат, обеспечивающие широкие возможности расширения без необходимости дополнительного места в стойке.

Передняя панель с цветным ЖК-дисплеем

На передней панели системы PRO3 установлен цветной ЖК-дисплей, предоставляющий расширенные функции настройки и диагностики без подключения к компьютеру.

BACnet™/IP

Встроенная поддержка протокола обмена данными BACnet/IP обеспечивает прямую связь со сторонними системами управления зданием по сети Ethernet, упрощая интеграцию с системами управления отоплением, вентиляцией и кондициониро­ванием, системами охраны, пожаротушения и жизнеобеспечения, системами обработки голоса и данных, системами управления освещением и жалюзи, а также другими системами. При использовании протокола BACnet/IP все системы работают независимо, но могут обмениваться данными на основе единой платформы для создания действительно умного здания[2]
