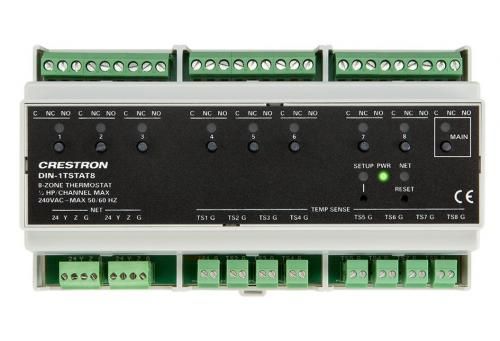

Crestron DIN-1TSTAT8 8-зонный термостат излучающего тепла

DIN-1TSTAT8 - это 8-зонный термостат, предназначенный для использования с системами лучистого отопления. Каждая зона требует установки удаленного датчика температуры в каждой зоне нагрева. Совместимые датчики включают модели CHVI-RTS-1G-SM-W , CHVI-RTS-1G-NW , CHV-RTS и CHV-RSS . Каждый датчик подключается к DIN-1TSTAT8 с помощью одной витой пары. DIN-1TSTAT8 устанавливается в центральном месте в корпусе на DIN-рейку и подключается к системе управления Crestron® через Cresnet®. [1]

Его подключение к системе управления позволяет настраивать каждую зону с сенсорного экрана Crestron , портативного пульта дистанционного управления , мобильного приложения или компьютера. Также возможна индивидуальная автоматизация и планирование. Использование удаленных датчиков температуры устраняет необходимость в отдельном термостате на стене в каждой зоне.

DIN-1TSTAT8 предназначен только для обогрева с использованием радиаторов или излучающих полов. Он управляет клапаном нагрева для каждой зоны через восемь управляющих выходов реле SPDT (по одному на зону). Также предусмотрен девятый управляющий выход главного клапана. Каждое реле включает нормально разомкнутые и нормально замкнутые контакты и рассчитано на 1/2 л.с. при 240 В переменного тока, 50/60 Гц.

Для работы DIN-1TSTAT8 требуется система управления Crestron. Уставки нагрева для каждой зоны устанавливаются пользователем через систему управления и затем сохраняются в памяти на DIN-1TSTAT8. В случае потери пользовательского заданного значения включается отказоустойчивый режим работы, чтобы поддерживать обогрев помещения при заданной температуре до тех пор, пока пользовательское заданное значение не будет восстановлено из системы управления. [1]

Стандартная установка на DIN-рейку 35 мм позволяет устанавливать DIN-1TSTAT8 в корпус на DIN-рейку ( серия Crestron DIN-EN или аналогичный). Он занимает 9 модулей DIN и питается от шины управления Cresnet.

Ключевая особенность

• Восьмизонный термостат, регулирующий лучистое тепло
• Работает с дистанционными датчиками температуры Crestron®
• Работает как часть полной системы автоматизации Crestron
• Отказоустойчивый режим обеспечивает непрерывный нагрев, если заданное пользователем значение временно потеряно
• Встроенные элементы управления и индикаторы для тестирования системы
• Восемь реле управления клапаном зоны нагрева SPDT
• Одно реле управления главным клапаном SPDT
• Номинальная мощность 1/2 л.с. при 240 В переменного тока, 50/60 Гц
• Системная интеграция через Cresnet®
• Питание от Cresnet (24 В постоянного тока)
• Монтаж на DIN-рейку 9U, 35 мм
