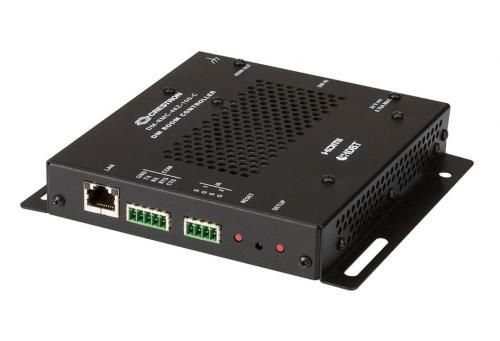

Crestron DM-RMC-4KZ-100-C DigitalMedia 8G + ® 4K60 4: 4: 4 HDR-ресивер и комнатный контроллер 100

DM-RMC-4KZ-100-C представляет собой простое решение в виде единого блока интерфейса для одного устройства отображения как часть полной системы Crestron® DigitalMedia ™ . Он функционирует как приемник DM 8G + ® и интерфейс управления, обеспечивая один выход HDMI® вместе с портами управления Ethernet, RS-232 и ИК. Помимо DM 8G +, он также совместим с HDBaseT® , что позволяет напрямую подключать его к сертифицированному источнику HDBaseT. Его компактный низкопрофильный дизайн позволяет незаметно установить DM-RMC-4KZ-100-C за плоскопанельным дисплеем или над проектором, установленным на потолке. Он подключается к головной части или источнику с помощью одного кабеля витой пары типа CAT. [1,2]

Поддержка
4K60 4: 4: 4 и HDR Crestron DigitalMedia (DM®) была первым в мире решением для распределения AV-сигналов, обеспечивающим сквозное управление сигналами 4K для крупномасштабных коммерческих и жилых приложений. Конечные точки и карты DM «4KZ» позволяют новым и существующим системам DM обрабатывать полные видеосигналы 4K60 4: 4: 4, а также видеосигналы HDR (HDR10) без необходимости заменять какие-либо проводки или переключатели. Любую систему Crestron DM, поддерживающую 4K, можно модернизировать для обработки 4K60 4: 4: 4 и HDR, просто установив карты, передатчики и приемники на основе DM 4KZ. DM-RMC-4KZ-100-C разработан для замены существующего приемника DM-RMC-4K-100-C без необходимости дополнительной настройки или программирования. [2]

Технология DM 4KZ использует сжатие VESA® Display Stream Compression (DSC), чтобы расширить возможности DigitalMedia для удовлетворения требований экстремальной пропускной способности для разрешений, превышающих 4K30 4: 4: 4 и 4K60 4: 2: 0. DSC - это легкий, линейный стандарт сжатия 2: 1, который обеспечивает производительность без визуальных потерь для сигналов 4K60 4: 4: 4 и HDR. DSC применяется только к входным сигналам 4K60 4: 4: 4 и HDR. Все остальные сигналы передаются без сжатия.

DigitalMedia 8G + ®
Разработанный для сверхвысокой пропускной способности и максимальной масштабируемости, DigitalMedia 8G + (DM 8G +) обеспечивает истинную однопроводную передачу без потерь для передачи видео высокой четкости, аудио, питания, Ethernet и сигналов управления по медной витой паре. DM 8G + передает несжатые сигналы Full HD 1080p, WUXGA и 2K на расстояние до 330 футов (100 м) с помощью кабеля Crestron DM Ultra, кабеля Crestron DM 8G® или стороннего кабеля CAT5e. Сигналы с более высоким разрешением до UHD и 4K поддерживаются на расстоянии до 330 футов (100 м) с использованием кабеля DM Ultra, 230 футов (70 м) с использованием кабеля DM 8G или 165 футов (50 м) с использованием CAT5e. [1]

Совместимость с HDBaseT® Технология
Crestron DigitalMedia 8G + разработана с использованием спецификаций HDBaseT Alliance, обеспечивая совместимость с другими сертифицированными продуктами HDBaseT. DM-RMC-4KZ-100-C через вход DM 8G + можно напрямую подключить к источнику, совместимому с HDBaseT, без необходимости использования передатчика DM.

Интерфейс мультимедийного дисплея
DM-RMC-4KZ-100-C оснащен одним цифровым выходным AV-портом HDMI для подключения к дисплею или другому устройству. Выход HDMI также может обрабатывать сигналы DVI с помощью соответствующего адаптера или интерфейсного кабеля. [2,3]

Один кабель типа CAT соединяет DM-RMC-4KZ-100-C с коммутатором или передатчиком DM или с источником HDBaseT, передавая видео, аудио, сигналы управления, сети и питания через одно простое соединение RJ45. [1,4,5] Несколько DM-RMC-4KZ-100-C могут быть установлены для управления каждым дисплеем в мультирумной распределительной системе, все они питаются от центрального коммутатора серии DM-MD. Или один DM-RMC-4KZ-100-C может питаться прямо от передатчика DM 8G + или HDBaseT, что дает простое решение для расширения компьютерного или AV-сигнала на один дисплей.

Возможность подключения к локальной сети
Наряду с аудио-видео высокой четкости и управлением DigitalMedia также объединяет высокоскоростную сеть Ethernet для полного решения по распределению сигналов. DM-RMC-4KZ-100-C включает порт Ethernet 10/100, который можно использовать для обеспечения удобного подключения к локальной сети для локального сетевого устройства.

Встроенное управление устройством
DM-RMC-4KZ-100-C включает в себя встроенные порты управления RS-232, ИК и Ethernet, позволяющие программировать управление подключенным к нему устройством отображения (через систему управления). Он также предлагает альтернативу таким традиционным методам управления путем использования сигнала CEC (Consumer Electronics Control), встроенного в HDMI. Благодаря подключению к системе управления DM-RMC-4KZ-100-C обеспечивает шлюз для управления устройством отображения прямо через соединение HDMI, потенциально устраняя необходимость в каких-либо выделенных проводах управления или ИК-излучателях.

Расширение сигнала USB (опционально)
DigitalMedia позволяет маршрутизировать сигналы USB наряду с видео и аудио. Расширение сигнала USB можно включить на DM-RMC-4KZ-100-C путем добавления модуля расширения Crestron USB через Ethernet (модель USB-EXT-DM-LOCAL или USB-EXT-DM-REMOTE ). [6]

Низкопрофильная установка
DM-RMC-4KZ-100-C удобно монтируется на стену, потолок или другую плоскую поверхность. При глубине чуть более одного дюйма он легко помещается за плоскопанельным дисплеем или над проектором, установленным на потолке. Устройство может получать питание с помощью PoDM (Power over DigitalMedia) или дополнительного блока питания для настенного монтажа ( PW-2407WU ) для истинно однопроводного решения. [4,5] Все соединения и светодиодные индикаторы расположены по бокам, что обеспечивает оптимальный доступ и обзор для чистой и удобной установки. Для упрощения настройки и устранения неполадок предоставляется набор индикаторов.

Пожалуйста, посетите веб-страницу DigitalMedia по адресу https://www.crestron.com/digitalmedia для получения дополнительных инструментов дизайна и справочной документации.

Ключевая особенность

• Контроллер приемника и дисплея DigitalMedia 8G + ®
• Подключается к коммутатору DM® или передатчику через один кабель витой пары типа CAT [1]
• Совместимость с HDBaseT® - обеспечивает прямое подключение к другому сертифицированному HDBaseT оборудованию
• Обеспечивает один выход дисплея HDMI® или DVI [2,3]
• Поддерживает разрешение видео UHD и 4K до 4K60 4: 4: 4 [2]
• Обрабатывает видео HDR (расширенный динамический диапазон) (HDR10) [2]
• Обрабатывает 3D-видео и Deep Color
• Обрабатывает Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS: X® и несжатый 7.1-канальный линейный звук PCM
• Совместимость с HDCP 2.2
• Поддерживает длину кабеля до 330 футов (100 м) для всех разрешений до UHD и 4K с использованием кабеля DM Ultra [1]
• Поддерживает длину кабеля до 330 футов (100 м) для 1080p, WUXGA и 2K с использованием кабеля DM 8G® или CAT5e [1]
• Поддерживает длину кабеля до 230 футов (70 м) для UHD и 4K с использованием кабеля DM 8G или до 165 футов (50 м) с использованием CAT5e [1]
• Обеспечивает подключение к локальной сети 10/100 Ethernet
• Позволяет управлять устройством через CEC, ИК, RS-232 и Ethernet.
• Совместимость с удлинителями Crestron® USB через Ethernet [6]
• Обеспечивает быструю и простую настройку и диагностику
• Низкопрофильная конструкция для поверхностного монтажа
• Питание через соединение DM или дополнительный блок питания (продается отдельно) [4,5]
