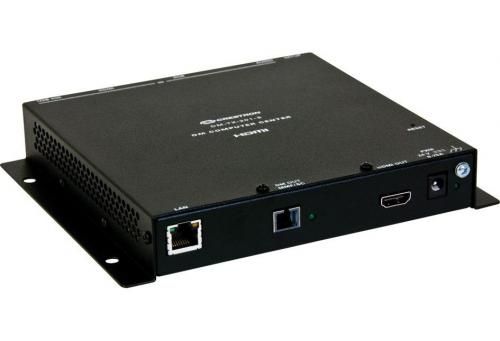

Crestron DM-TX-201-S Оптоволоконный передатчик DigitalMedia 8G ™ 201

DM-TX-201-S обеспечивает простой интерфейс для компьютеров и аудио-видео источников высокой четкости как часть полной системы Crestron® DigitalMedia ™ . Его низкопрофильный дизайн с возможностью поверхностного монтажа делает его идеальным для установки под столом для переговоров, внутри кафедры или стойки для оборудования или практически в любом другом месте в зале заседаний, классе, аудитории или жилом помещении. Он функционирует как передатчик и коммутатор DM 8G® Fiber, обеспечивая HDMI®, VGA и аналоговые аудиовходы, а также порты Ethernet и USB HID для комплексного решения для подключения. Он подключается к головной части или дисплею с помощью одного многомодового оптоволокна. [1]

DigitalMedia 8G ™ Fiber
Являясь лидером в области технологий HDMI и систем управления, Crestron разработала DigitalMedia (DM®), чтобы предоставить первую полную систему распределения HD AV, которая выводит HDMI на более высокий уровень. DigitalMedia позволяет распространять практически любое сочетание HDMI и других аудио-видео источников по дому, офису, школе или практически любому другому объекту. Последнее поколение DM называется DigitalMedia 8G (DM 8G). DM 8G, разработанный для сверхвысокой пропускной способности и максимальной масштабируемости, обеспечивает истинную однопроводную передачу без потерь для передачи видео, аудио, Ethernet и сигналов управления высокой четкости по витой паре или оптоволоконному кабелю.

DM 8G Fiber использует многомодовое волокно для распределения сигнала между зданиями и по протяженным проводам. DM 8G Fiber обрабатывает несжатые видеосигналы Full HD 1080p с поддержкой HDCP, а также компьютерные сигналы до WUXGA. Все сигналы передаются по одной нити многомодового волокна, поддерживая расстояния до 1000 футов (300 м) при использовании CresFiber® 8G или 500 футов (150 м) при использовании другого многомодового оптоволоконного кабеля. [1]
Мультимедийный компьютерный / AV-интерфейс
DM-TX-201-S обеспечивает простое переключение между двумя входами. Входы можно настроить на автоматическое переключение или управлять ими через систему управления Crestron. Входные данные включают:

• HDMI - обеспечивает цифровой мультимедийный вход для мобильных устройств, компьютеров и аудио-видео источников с разрешением до HD 1080p60 и WUXGA. Также обрабатывает многомодовые сигналы DVI и DisplayPort с помощью соответствующего адаптера или интерфейсного кабеля [2] .
• RGB - этот вход типа VGA обрабатывает аналоговые сигналы RGB до WUXGA 1920x1200 пикселей, а также аналоговое видео до 1080p60 [3] . Имеется стереофонический аудиовход 1/8 дюйма (3,5 мм) для приема аналогового аудиосигнала от несимметричного источника линейного уровня или выхода на наушники.

Примечание: возможность отключения звука позволяет использовать аналоговый аудиовход с любым видеовходом. DM-TX-201-S соединяется с DM-TX-201-S с коммутатором или приемником DM, передавая видео, аудио, управляющие и сетевые сигналы на всем протяжении одно простое оптическое соединение типа SC. [1]DM-TX-201-S, используемый с одним оптоволоконным приемником / комнатным контроллером DM 8G и дополнительной системой управления Crestron, представляет собой простое решение для расширения компьютерного или AV-сигнала на один дисплей. Как часть более крупной системы, использующей коммутатор серии DM-MD, можно установить несколько DM-TX-201-S, чтобы обеспечить распределение нескольких источников в разных местах для подачи питания на несколько дисплеев в любой комнате или на большом объекте. Оптоволоконный выход DM 8G, имеется также выход HDMI для питания локального монитора HDMI или DVI, что устраняет необходимость в дополнительном внешнем усилителе-распределителе или другом оборудовании. Подключение к локальной сети
Наряду с аудио-видео высокой четкости и управлением DigitalMedia также объединяет высокоскоростную сеть Ethernet для полного решения по распределению сигналов. DM-TX-201-S имеет порт 10/100 Ethernet, обеспечивающий удобное подключение к локальной сети для локального сетевого устройства. Расширение сигнала USB
DM-TX-201-S также функционирует как удлинитель клавиатуры / мыши, позволяя управлять подключенным компьютером (или другим USB HID-совместимым хостом) с помощью мыши и / или клавиатуры, расположенной на трибуне презентации, конференции. стол или другое удаленное место. Дополнительные USB-устройства практически любого типа могут поддерживаться с помощью Crestron USB over Ethernet Extenders ( USB-EXT-DM ) [4] . Управление встроенным устройством CEC
Основная цель каждой системы Crestron - обеспечить точный контроль, необходимый для беспрепятственного взаимодействия с пользователем. DigitalMedia предоставляет альтернативу традиционному управлению устройствами через ИК-порт и RS-232, используя сигнал CEC (Consumer Electronics Control), встроенный в HDMI. Благодаря подключению к системе управления DM-TX-201-S обеспечивает шлюз для управления подключенным устройством-источником прямо через соединение HDMI, что потенциально устраняет необходимость в каких-либо выделенных проводах управления или ИК-излучателях. Компактный и универсальный
DM-TX-201-S предназначен для установки на плоской поверхности или на полке. Он достаточно компактен, чтобы незаметно разместиться внутри презентационной трибуны или под столом, и его даже можно прикрепить к направляющей стойки в задней части шкафа для оборудования. Для облегчения настройки и устранения неполадок предоставляется набор индикаторов. Цифровое обновление для устаревших систем
DM-TX-201-S также представляет собой идеальный преобразователь сигналов для интеграции DigitalMedia с аналоговыми системами, такими как Crestron MPS, QuickMedia® и серия CEN-RGBHV. Простой кабель VGA HD15, подключенный между выходом системы MPS и входом DM-TX-201-S, позволяет преобразовать каждый RGB, компонентный, S-Video и композитный видеовход на MPS в DigitalMedia [3]. Аналогичным образом аналоговый звук преобразуется через простой несимметричный стереофонический аудиокабель. Вход HDMI DM-TX-201-S также может использоваться для расширения входных возможностей системы MPS для обработки цифровых аудио-видео источников. Дополнительные средства проектирования и справочные документы можно найти на веб- странице ресурсов DigitalMedia по адресу http://www.crestron.com/dmresources/ .

Ключевая особенность

• DigitalMedia 8G ™ Волоконный передатчик и мультимедийный интерфейс
• Встроенный AV-переключатель 2x1 с автоматическим переключением и отключением аналогового звука
• Технология QuickSwitch HD® обеспечивает быстрое и надежное переключение
• Подключается к коммутатору или приемнику DM® по одной многомодовой оптоволоконной нити [1]
• Поддерживает длину кабеля до 1000 футов (300 м) при использовании CresFiber® 8G или 500 футов (150 м) при использовании другого многомодового волокна [1]
• Имеет входы HDMI® и RGB / компонентного видео [3]
• Также поддерживает многомодовые источники DVI и DisplayPort [2]
• Поддерживает разрешение видео до Full HD 1080p
• Поддерживает разрешение компьютера до WUXGA
• Поддерживает форматы Dolby Digital®, DTS® и несжатый звук 7.1 linear PCM
• Совместимость с HDCP
• Включает стерео аналоговый аудиовход mini-TRS
• Включает локальный выход монитора HDMI
• Обнаруживает и сообщает подробную информацию о видео и аудио входах
• Выполняет автоматическое управление форматом AV-сигнала через EDID
• Обеспечивает подключение к локальной сети 10/100 Ethernet
• Позволяет управлять устройством через CEC и Ethernet
• Включает расширение сигнала USB HID для локального компьютера
• Совместимость с удлинителями Crestron® USB через Ethernet [4]
• Обеспечивает быструю и простую настройку и диагностику
• Низкопрофильная конструкция для поверхностного монтажа
• Универсальный блок питания в комплекте
