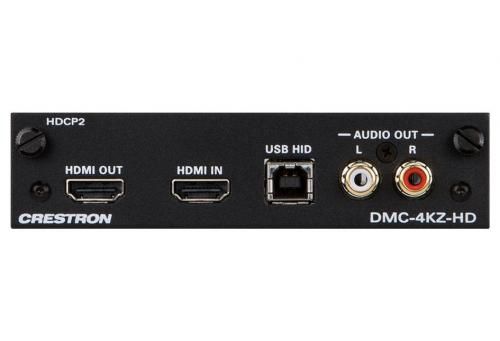

Crestron DMC-4KZ-HD Входная плата HDMI® 4K60 4: 4: 4 HDR для коммутаторов DM

DMC-4KZ-HD - это плата ввода, предназначенная для использования с любым коммутатором Crestron® DigitalMedia ™ на базе платы . Он имеет один вход HDMI® с дополнительными сквозными выходами HDMI и аналоговыми аудиовыходами. Также имеется порт USB HID. Вход HDMI обрабатывает видеосигналы Full HD 1080p, Ultra HD, 2K и 4K с поддержкой HDCP 2.2, HDR10, Deep Color, 3D и аудио 7.1 с высоким битрейтом. Вход HDMI также может обрабатывать сигналы DVI и Dual-Mode DisplayPort с помощью соответствующего адаптера или интерфейсного кабеля. [1,2]

ПРИМЕЧАНИЕ: Обратитесь к модели DMC-4KZ-HD-DSP для использования с источниками объемного звука.

Поддержка 4K60 4: 4: 4 и HDR
Crestron DigitalMedia (DM) была первым в мире решением для распределения AV-сигналов, обеспечивающим сквозное управление сигналами 4K для крупномасштабных коммерческих и жилых приложений. Карты и оконечные устройства DM «4KZ» позволяют новым и существующим системам DM обрабатывать полные видеосигналы 4K60 4: 4: 4, а также видеосигналы HDR (HDR10) без необходимости заменять какие-либо проводки или переключатели. Любую систему Crestron DM, поддерживающую 4K, можно модернизировать для обработки 4K60 4: 4: 4 и HDR, просто установив карты, передатчики и приемники на основе DM 4KZ. DMC-4KZ-HD предназначен для замены существующей входной платы DMC-4K-HD или DMC-4K-HD-HDCP2 без необходимости дополнительной настройки или программирования. [2]

Технология DM 4KZ использует сжатие VESA® Display Stream Compression (DSC), чтобы расширить возможности DigitalMedia для удовлетворения требований экстремальной пропускной способности для разрешений, превышающих 4K30 4: 4: 4 и 4K60 4: 2: 0. DSC - это легкий, линейный стандарт сжатия 2: 1, который обеспечивает производительность без визуальных потерь для сигналов 4K60 4: 4: 4 и HDR. DSC применяется только к входным сигналам 4K60 4: 4: 4 и HDR. Все остальные сигналы передаются без сжатия.

HDMI® Pass-Through
Каждая входная плата коммутатора DM включает в себя выходной порт HDMI, который можно использовать для передачи входного сигнала на локальный аудиопроцессор или видеомонитор или для подачи на второй коммутатор DM для целей расширения вывода. [2]

Аудио Де-вложение
DMC-4KZ-HD включает в себя несимметричный аналоговый звуковой выход, позволяя стерео аудио сигналы , которые будут извлечены из цифрового входа и подают в систему распределения аудио мультирум. Громкость выходного сигнала регулируется с помощью системы управления с помощью клавиатуры, сенсорного экрана, портативного пульта дистанционного управления или мобильного устройства. [3]

ПРИМЕЧАНИЕ: Для приложений, требующих одновременного распределения многоканального объемного звука и 2-канальных стереофонических аудиосигналов, используйте модель DMC-4KZ-HD-DSP .

Расширение сигнала USB
Встроенная маршрутизация сигнала USB HID позволяет управлять подключенным компьютером (или другим USB HID-совместимым хостом) с помощью мыши и / или клавиатуры, расположенной на кафедре для презентаций, за столом для конференций или в другом удаленном месте. Дополнительные USB-устройства практически любого типа могут поддерживаться с помощью модулей расширения Crestron USB через Ethernet ( USB-EXT-DM-LOCAL и USB-EXT-DM-REMOTE ). [4]

CEC Embedded Device Control
Для управления AV-устройствами сторонних производителей DigitalMedia предлагает альтернативу обычным ИК, RS-232 и Ethernet, используя встроенный в HDMI сигнал CEC (Consumer Electronics Control). Благодаря подключению к системе управления Crestron (через коммутатор DM) DMC-4KZ-HD обеспечивает шлюз для управления подключенным устройством-источником прямо через соединение HDMI, потенциально устраняя необходимость в каких-либо выделенных проводах управления или ИК-излучателях.

Автономное
решение проблем HDMI Помимо использования в качестве входной платы для коммутаторов DM, DMC-4KZ-HD также может использоваться с интерфейсом DMCI DigitalMedia Card [5], чтобы предоставить удобный инструмент для решения проблем с множеством полезных функций. Его можно использовать для извлечения аналогового аудиосигнала из потока HDMI, для обеспечения шлюза для управления устройством CEC и для распространения сигнала мыши / клавиатуры USB HID через Ethernet. Его также можно использовать для обнаружения видео и аудио информации устройства, управления его EDID и оценки его возможностей HDCP.

Чтобы настроить коммутатор DM в комплекте с платами ввода и вывода, кабелями и другими периферийными устройствами, используйте онлайн- инструмент настройки DigitalMedia Switcher Configuration Tool .

Пожалуйста, посетите веб-страницу DigitalMedia по адресу https://www.crestron.com/digitalmedia для получения дополнительных инструментов дизайна и справочной документации.

Ключевая особенность

• Модульная плата ввода для коммутатора DM-MD8X8, DM-MD16X16 или DM-MD32X32
• Обеспечивает один вход 4K HDMI® [2]
• Поддерживает разрешение видео UHD и 4K до 4K60 4: 4: 4 [2]
• Обрабатывает видео HDR (расширенный динамический диапазон) (HDR10) [2]
• Обрабатывает 3D-видео и Deep Color
• Обрабатывает Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS: X® и несжатый 7.1-канальный линейный звук PCM
• Совместимость с HDCP 2.2
• Включает выход HDMI для прохода входного сигнала [2]
• Включает стерео аналоговый линейный аудиовыход с регулятором громкости [3]
• Позволяет деэмбедировать стерео 2-канальные аудиосигналы
• Включает управление устройством через CEC
• Включает расширение сигнала USB HID для локального компьютера
• Совместимость с удлинителями Crestron USB через Ethernet [4]
• Занимает один слот для входной карты коммутатора DM®
• Обеспечивает решение проблем с HDMI с помощью дополнительного интерфейса карты DMCI [5]
