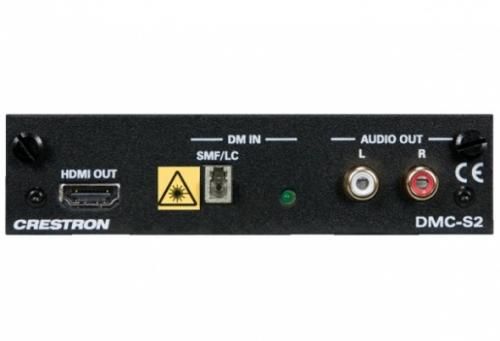

Crestron DMC-S2 Входная карта DigitalMedia 8G™ Single-Mode Fiber для DM® коммутаторов, модель S2

• Входная карта для матричных коммутаторов DM-MD8X8, DM-MD16X16 и DM-MD32X32
• Содержит один вход DM 8G^® SM Fiber
• Поддерживает дальность до 12 километров при использовании кабеля CresFiber^® 8G SM  или одноомодового оптоволокна G.652.D ^[1]
• Поддерживает компьютерное разрешение до WUXGA
• Поддерживает видео разрешение до Full HD 1080p
• Поддерживает 3D видео и Deep Color
• Поддерживает Dolby TrueHD^®, DTS-HD^® и некомпрессированный линейный PCM звук 7.1
• Совместима с HDCP
• Содержит HDMI^® выход для сквозного подключения
• Содержит выход аналогового линейного стерео звука с регулируемым уровнем^[2]
• Допускает извлечение 2 канального стерео звукового сигнала
• Занимает один слот для входной карты в коммутаторе
• Является монтируемым в стойку вариантом  DM 8G^® SM Fiber приемника при совместном использовании с карточным интерфейсом DMCI ^[3]

DMC-S2 является входной картой, предназначенной для работы в составе любого расширяемого картами коммутатора Crestron^® DigitalMedia™. Она содержит один DM 8G^® SM Fiber вход, дополненный выходом аналогового звука и проходным HDMI^® выходом. Ко входу DM 8G SM Fiber можно подключить передатчик DM 8G SM Fiber или выход другого DM^® коммутатора используя одну жилу одномодового оптооволокна ^[1]

ЗАМЕЧАНИЕ: Обратитесь к модели DMC-S2-DSP при использовании с источниками окружающего звука.

DigitalMedia 8G™ Single-Mode Fiber

Спроектированная для сверх высокой полосы пропускания и невероятной масштабируемости, DigitalMedia 8G Single-Mode Fiber (DM 8G SM Fiber) предлагает истинно однокабельный транспорт без потерь для перемещения видео и звука высокой четкости, ЛВС и сигналов управления по одномодовому оптоволоконному кабелю. DM 8G SM Fiber поддерживает некомпрессированный Full HD 1080p видео сигнал с 3D, Deep Color и HDCP  и высокобитрейтные форматы звука 7.1, а так же компьютерные сигналы до WUXGA. Все сигналы передаются по одному по одной жиле одномодового оптоволоконного кабеля на расстоянии до 12 километров при использовании кабеля CresFiber^® 8G SM или многомодового оптического кабеля G.652.D^[1].

Проходной HDMI^®

Все входные карты DM коммутатора оснащены выходным портом HDMI, который может быть использован для сквозного подключения местного звукового процессора или видео монитора или идти ко второму DM коммутатору для расширения выходов.

Извлечение звукового сигнала

DMC-S2 так же оснащена несимметричным выходом аналогового звукового сигнала, позволяя извлекать аналоговые звуковые сигналы из цифрового входа и направлять их на многозонную систему распределения звука. Выходной уровень регулируется при помощи кнопочной панели, сенсорного экрана, беспроводного пульта или мобильного устройства ^[2].

ЗАМЕЧАНИЕ: Для задач требующих одновременного распределения многоканального окружающего звука и 2 канальных стерео сигналов используйте модель DMC-S2-DSP.

Отдельный приемник DM 8G SM Fiber

В дополнение к основному способу использования в качестве входной карты DM коммутатора, DMC-S2 можно использовать совместно с Карточным Интерфейсом DigitalMedia DMCI в качестве DM 8G SM Fiber приемника, который идеально размещается в стойке с оборудованием или АВ корзине или в качестве переносного интерфейса дисплея.

Для конфигурирования DM коммутатора входными и выходными картами, кабелями и другой периферией, пожалуйста, воспользуйтесь Инструментом Конфигурирования DigitalMedia Коммутатора.

1 - Максимальная длина подключения DigitalMedia 8G Single-Mode Fiber (DM 8G SM Fiber) составляет 12 километров при использовании одномодового оптического кабеля Crestron CRESFIBER8G-SM или стороннего G.652.D (или лучше). Подробные инструкции по компоновке систем см. в Руководстве по компоновке систем Crestron DigitalMedia (документ № 4546). Все провода и кабели приобретаются отдельно.

2 - Вывод аналогового стерео звука осуществляется только если входной источник выдает 2 канальный стерео сигнал. Для задач требующих использование источника многоканального окружающего звука, используйте модель DMC-S2-DSP, которая может одновременно выводить сигналы окружающего звука и смикшированные с понижением до стерео.

3 - Оборудование продается отдельно.

4 - HDMI поддерживает сигналы DVI при использовании соответствующего переходника или интерфейсного кабеля. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.
