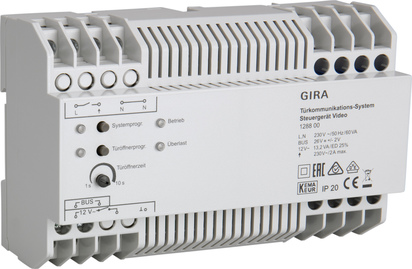

Gira 1288 00 Видеоконтроллер

Контроллер для питания аудио- и видеокомпонентов домофонной шины Gira.
Питание исключающей неправильную полярность и защищенной от короткого замыкания 2-проводной шины при использовании видеокомпонентов, например, цветной камеры, цветного TFT-дисплея.
От видеоконтроллера могут запитываться до 2 дверных станций с цветной камерой и 28 квартирных станций с цветным TFT-дисплеем.
В общей сложности видеоконтроллер может активировать до 15 цветных камер (5 дверных видеостанций и 10 шлюзов камеры домофонной системы), из которых две дверные станции с цветной камерой питаются от видеоконтроллера. Другие цветные камеры должны работать с собственными источниками питания для домофонной системы.
Электронное распознавание короткого замыкания и перегрузки рабочего напряжения и разъема шины с самовозвратом.
Кнопки для программирования системы и открывателя двери.
Светодиодные индикаторы состояния для работы, перегрузки программирования системы и программирования открывателя двери.
Выход AC 12 В для питания обычного открывателя двери.
Выход реле для переключения открывателя двери с собственным питанием.
Возможность плавной настройки времени переключения открывателя двери от 1 с. до 10 с.

Видеоконтроллер предусмотрен для установки во вторичный распределитель, не для обычных распределителей накладного монтажа.
Если топология видеокабелей выполняется в виде тупиковой линии, то дополнительно требуется видеораспределитель.
В комбинации со шлюзом между домофонной и телефонной системой требуется источник питания для домофонной системы.
С помощью видеоконтроллера возможно создание домофонных систем макс. с 70 аудиоабонентами (например, 1 встраиваемый громкоговоритель, 5 модулей расширения для встраиваемого громкоговорителя, 68 квартирных станций накладного монтажа).


Номинальное напряжение
Первичная сторона:AC 230 В, 50 Гц
Вторичная сторона:БСНН 26 DC В ± 2 В

Номинальный ток, вторичная сторона
Длительная нагрузка:Длительная нагрузка 700 мА
Пиковая нагрузка:Пиковая нагрузка 1,15 A (макс. 5 с)
Отключение при перегрузке:Отключение при перегрузке от 900 мА

Поперечное сечение соединительных проводов:от 0,6 мм до 2,5 мм?

Выход открывателя двери:AC 12 В, макс. 1,1 A / ED 25 %

Релейный выход:AC 250 В, 2 A

Длина провода от камеры до
самого дальнего TFT-дисплея
Без видеоусилителя:макс. 150 м
С видеоусилителем:макс. 300 м

Общая длина проводов в чистом аудиорежиме:макс. 700 м

Температура окружающего воздуха:от -5°C до +45°C
