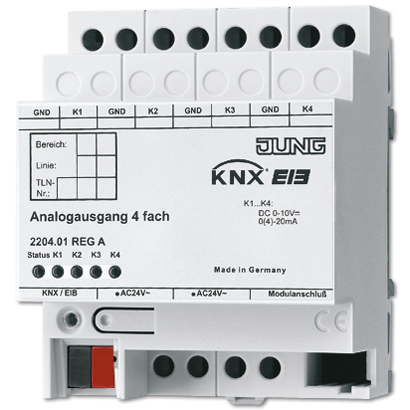

Jung 2204.01 REGA Аналоговый актуатор KNX, 4-местный

Устройство для монтажа на рейку, 4 рейки Семейство продуктов ETS: Выход Тип продукта: Аналоговый выход, 4-канальный Для работы аналогового выхода требуется 24 В переменного тока. Необходимую мощность можно обеспечить с помощью блока питания, арт.: WSSV 10. Функция Аналоговый выход преобразует данные измерений, полученные через телеграммы KNX (1-байтовые и 2-байтовые телеграммы), в аналоговые выходные сигналы. Аналоговые выходные сигналы позволяют блокам отопления, вентиляции и кондиционирования воздуха адаптировать свои выходные значения к информации, полученной от шины, и, таким образом, принимать участие в процессах управления. Выходы программно параметрируются для сигналов напряжения или тока. Сигналы напряжения: 0...1 В, 0...10 В Сигналы тока: 0...20 мА, 4...20 мА Выходы напряжения контролируются на предмет коротких замыканий. Состояние выхода отображается светодиодами состояния. С помощью аналогового исполнительного модуля, 4-местного (арт. № 2204.01 REGAM), количество аналоговых выходов можно увеличить с 4 до 8. Подключение осуществляется через системный разъем. Выходные переменные могут быть заданы принудительно. Ненужные выходы можно отключить. Подключаемые аналоговые приводы. Не подключайте к выходам электронные балласты или электронные трансформаторы с управляющим входом 1–10 В. Не подключайте к выходам внешнее напряжение. Все подключенные компоненты должны обеспечивать безопасную развязку от других напряжений. Токовые выходы могут быть нагружены макс. 500 Ом. Выходы напряжения должны быть нагружены сопротивлением не менее 1 кОм. Клеммы GND выходов К1...К4 соединены внутри. В случае короткого замыкания между выходом напряжения K1...K4 и GND соответствующий выход отключается.
