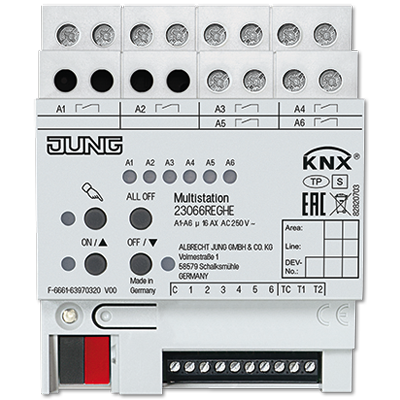

Jung 23066 REGHE Мультистанция KNX

Назначение

• Коммутация электрических нагрузок с плавающей запятой контакты
• Включение жалюзи, рольставен и маркиз с электроприводом
• Включение приводов электротермических клапанов
• Опрос обычных переключающих или кнопочных контактов, оконных контактов и т. д. . в системах KNX для отчетности о состояниях, уровнях счетчиков, работе нагрузок и т. д.
• Опрос внешних датчиков температуры для управления отоплением.
• Логические функции для управления функциями здания.
>
• Монтаж на DIN-рейке согласно EN 60715 в распределительной коробке

Характеристики изделия

• Привод функции: переключение, жалюзи, приводы электротермических клапанов.
• Функция привода может переключаться попарно.
• Встроенный кнопочный интерфейс с 6 входами.
• 2 встроенных регулятора комнатной температуры.
• 2 входа для датчиков температуры (арт. FF NTC)
• Выходами можно управлять вручную, в режиме строительной площадки
• Обратная связь при ручном управлении и при управлении по шине
• Функция сцены
• Отключение отдельных выходов вручную или через шину

Функция переключения< /b>

• Макс. 6 коммутационных выходов.
• Работа как 1-контактные нормально разомкнутые или 1-сторонние нормально замкнутые контакты.
• Логическое управление и принудительное управление.
• Функция обратной связи.
• Функция центрального переключения с коллективной обратной связью
• Функции времени: задержка включения, задержка выключения, таймер лестничного освещения с предупреждением о выключении

Функция жалюзи

• Макс. 3 выхода для жалюзи.
• Подходит для двигателей переменного тока 230 В.
• Непосредственное управление положением жалюзи/ставней.
• Непосредственное управление положением ламелей.
• Обратная связь по перемещению. статус, положение жалюзи/ставней и положение ламелей.
• Принудительное положение с помощью контроллера верхнего уровня.
• Функция безопасности: сигнализация дождя, сигнализация замерзания, 3 независимых датчика ветра.
• Функция защиты от солнца

Функция приводов клапанов

• Макс. 2 выхода для электротермических приводов клапанов.
• Коммутационный режим или режим ШИМ.
• Можно управлять приводами клапанов с характеристиками «нормально открытый» или «нормально закрытый».
• Аварийный режим. при отключении напряжения на шине летом и зимой.
• Защита от заклинивания клапанов.
• Принудительное положение.
• Циклический контроль входных сигналов можно параметрировать.

Контроллер отопления

• 2 внутренних контроллера для управления двумя независимыми комнатами
• Управление отоплением или охлаждением , опционально с дополнительным уровнем.
• Вкл.-выкл., ШИМ или ПИ-управление.
• Возможны предварительно заданные типы нагрева (водяное отопление, фанкойл...) или отдельные параметры.

Входы

• 6 входов для кнопок
• Функции входа: переключение, затемнение, жалюзи управление, блок расширения световой сцены, датчик значений яркости или температуры
• 2 входа для внешних датчиков температуры

Логические функции

• До 10 логических операций и до 8 входов каждая, например, для операций AND, OR и XOR
• Преобразование типов точек данных, например, из 1-битного в 8-битное
• Преобразование типов точек данных, например, из 1-битного в 8-битное
• Преобразование типов точек данных, например, из 1-битного в 8-битное
• li>
• Операции сравнения, например <, >, ≤, ≥
• Арифметические функции, например +, –, *, :
